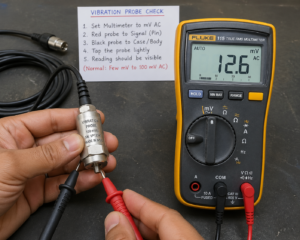

स्टेप 1: मल्टीमीटर सेट करें

• मल्टीमीटर को mV AC (मिलिवोल्ट AC) मोड पर सेट करें
• क्योंकि वाइब्रेशन प्रोब AC सिग्नल देता है

 स्टेप 2: प्रोब के पॉइंट पहचानें

• एक होता है Signal (PIN)
• दूसरा होता है Body / Ground (मेटल बॉडी)

Red lead = Signal (PIN)

Black lead = Body (Ground)

स्टेप 3: कनेक्शन करें

• Red lead को Signal pin पर लगाएँ
• Black lead को Body (मेटल पार्ट) पर लगाएँ

स्टेप 4: वाइब्रेशन दें

• प्रोब को हल्का सा टैप (थोड़ा knock) करें

  या अगर मशीन पर लगा है तो मशीन चालू करें

स्टेप 5: रीडिंग देखें

• मल्टीमीटर पर mV AC में रीडिंग आनी चाहिए
• सामान्य रीडिंग:

  कुछ mV से 100 mV AC तक (वाइब्रेशन पर निर्भर)

अगर रीडिंग नहीं आती

• प्रोब खराब हो सकता है
• वायरिंग ढीली हो सकती है
• मल्टीमीटर की सेटिंग गलत हो सकती है

जरूरी टिप्स

• प्रोब को ज्यादा जोर से मत मारें
• कनेक्शन अच्छे से लगाएँ
• शक हो तो दूसरे अच्छे प्रोब से तुलना करें

  90 MW टर्बाइन में Vibration Sensor कहाँ-कहाँ लगते हैं

  परिचय

  बड़ी पावर प्लांट टर्बाइन (जैसे 90 MW टर्बाइन) बहुत हाई स्पीड और लोड पर काम करती हैं। ऐसे में मशीन की हेल्थ मॉनिटर करने के लिए Vibration Sensor (वाइब्रेशन सेंसर) बेहद जरूरी होते हैं। ये सेंसर मशीन में होने वाले कंपन (vibration) को मापकर पहले से खराबी का संकेत दे देते हैं, जिससे बड़े हादसे और मशीन फेलियर से बचा जा सकता है।

  ---

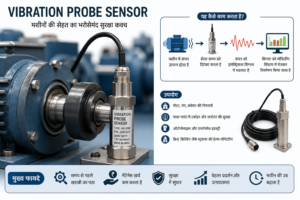

  Vibration Sensor क्या होता है?

  Vibration sensor एक ऐसा उपकरण है जो मशीन में होने वाली कंपन की मात्रा (amplitude), गति (velocity) और एक्सीलरेशन (acceleration) को मापता है।

  इनका उपयोग खासकर Condition Monitoring System में किया जाता है।

  ---

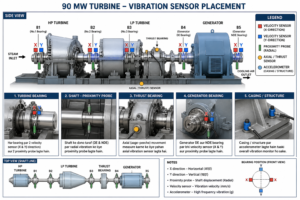

  90 MW टर्बाइन में Vibration Sensor कहाँ-कहाँ लगते हैं?

  1. Turbine Bearing (टर्बाइन बेयरिंग)

  • हर टर्बाइन में कई बेयरिंग होते हैं (Journal bearing, Thrust bearing)
  • इन पर vibration sensor लगाए जाते हैं क्योंकि:
    • यहीं से रोटर सपोर्ट होता है
    • सबसे ज्यादा फॉल्ट (misalignment, unbalance) यहीं दिखते हैं

  आमतौर पर हर बेयरिंग पर 2 सेंसर (X और Y direction) में लगाए जाते हैं।

  ---

  2. Shaft (शाफ्ट) – Shaft Vibration / Proximity Probe

  • शाफ्ट के पास proximity probes लगाए जाते हैं
  • ये shaft displacement (हिलना) को मापते हैं
  • यह सबसे महत्वपूर्ण measurement होता है

   यह radial vibration को measure करता है

  ---

  3. Thrust Bearing (थ्रस्ट बेयरिंग)

  • Axial movement (आगे-पीछे movement) मापने के लिए
  • यहाँ axial vibration sensor लगाया जाता है

   इससे पता चलता है कि shaft आगे-पीछे ज्यादा तो नहीं खिसक रहा

  ---

  4. Gear Box (अगर हो)

  • अगर turbine में gearbox लगा है तो:
    • Gear mesh vibration चेक करने के लिए सेंसर लगाए जाते हैं

  Gear damage या wear का पता चलता है

  ---

  5. Generator Bearing (जनरेटर बेयरिंग)

  • टर्बाइन के साथ जुड़ा जनरेटर भी rotate करता है
  • इसलिए generator bearings पर भी vibration sensors लगाए जाते हैं

  Generator fault भी detect होते हैं

  ---

  6. Casing / Structure (केसिंग या बॉडी)

  • मशीन की बाहरी बॉडी पर accelerometer लगाए जाते हैं
  • इससे overall vibration condition पता चलती है

   Structural looseness या foundation problem detect होती है

  ---

  Vibration Sensor के प्रकार (Types)

  1. Proximity Probe

  • Shaft displacement मापता है
  • Non-contact type होता है

  2. Accelerometer

  • Acceleration मापता है
  • High frequency vibration detect करता है

  3. Velocity Sensor

  • Vibration velocity मापता है
  • General monitoring में use होता है

  ---

  क्यों जरूरी हैं Vibration Sensors?

  • मशीन की खराबी पहले से पता चलती है
  • Breakdown से बचाव होता है
  • Maintenance cost कम होती है
  • Plant safety बढ़ती है
  • Production loss कम होता है

  ---

  Common Faults जो Vibration Sensor से पता चलते हैं

  • Unbalance (असंतुलन)
  • Misalignment (असमान सेटिंग)
  • Bearing failure
  • Looseness
  • Shaft bend
  • Gear damage

  ---

  Installation के दौरान ध्यान रखने वाली बातें

  • Sensor सही position पर लगाना जरूरी है
  • Mounting मजबूत होनी चाहिए
  • Cable shielding सही होनी चाहिए
  • Calibration समय-समय पर करना चाहिए

  ---

  निष्कर्ष (Conclusion)

  90 MW टर्बाइन में vibration sensors मशीन की “आंख और कान” की तरह काम करते हैं। ये sensors बेयरिंग, शाफ्ट, थ्रस्ट, जनरेटर और casing जैसे महत्वपूर्ण हिस्सों पर लगाए जाते हैं ताकि मशीन की हर छोटी-बड़ी गतिविधि को मॉनिटर किया जा सके। सही जगह पर sensor लगाने से बड़े accident और costly breakdown को रोका जा सकता है।

  Basic Interview Questions

  Q1. Vibration Sensor क्या होता है?

  Answer:

  Vibration sensor एक ऐसा device है जो मशीन में होने वाले कंपन (vibration) को measure करता है। इससे मशीन की condition पता चलती है और fault पहले से detect हो जाता है।

  ---

  Q2. Turbine में vibration monitoring क्यों जरूरी है?

  Answer:

  • Machine damage से बचाव
  • Breakdown रोकने के लिए
  • Safety बढ़ाने के लिए
  • Maintenance cost कम करने के लिए

  ---

  Q3. 90 MW Turbine में vibration sensor कहाँ लगते हैं?

  Answer:

  • Turbine bearings
  • Shaft (proximity probe)
  • Thrust bearing
  • Generator bearings
  • Casing / structure

  ---

   Technical Questions

  Q4. Proximity Probe क्या होता है?

  Answer:

  यह non-contact sensor होता है जो shaft displacement (radial movement) को measure करता है।

  ---

  Q5. Accelerometer क्या measure करता है?

  Answer:

  यह vibration का acceleration (g) measure करता है और high-frequency faults detect करता है।

  ---

  Q6. Velocity Sensor क्या measure करता है?

  Answer:

  यह vibration velocity (mm/s) measure करता है और general monitoring के लिए use होता है।

  ---

  Q7. Axial vibration क्या होता है?

  Answer:

  Shaft का आगे-पीछे movement axial vibration कहलाता है। इसे thrust bearing पर measure किया जाता है।

  ---

  Q8. Radial vibration क्या होता है?

  Answer:

  Shaft का side-to-side movement radial vibration कहलाता है।

  ---

   Practical Questions

  Q9. Bearing पर sensor X-Y direction में क्यों लगाए जाते हैं?

  Answer:

  ताकि horizontal (X) और vertical (Y) दोनों direction का vibration measure किया जा सके।

  ---

  Q10. High vibration के कारण क्या हो सकते हैं?

  Answer:

  • Unbalance
  • Misalignment
  • Bearing damage
  • Looseness
  • Shaft bend

  ---

  Q11. Vibration limit exceed होने पर क्या करना चाहिए?

  Answer:

  • तुरंत alarm check करें
  • Machine load कम करें
  • Root cause analysis करें
  • जरूरत पड़े तो shutdown करें

  ---

  Q12. Proximity probe कहाँ लगाया जाता है?

  Answer:

  यह shaft के पास bearing housing में लगाया जाता है ताकि shaft displacement measure किया जा सके।

  ---

   Advanced Questions

  Q13. FFT Analysis क्या होता है?

  Answer:

  FFT (Fast Fourier Transform) vibration signal को frequency में convert करता है जिससे fault identify करना आसान होता है।

  ---

  Q14. Critical Speed क्या होता है?

  Answer:

  वह speed जिस पर vibration बहुत ज्यादा बढ़ जाता है, उसे critical speed कहते हैं।

  ---

  Q15. Vibration monitoring system में alarm और trip क्या होता है?

  Answer:

  • Alarm: Warning देता है
  • Trip: Machine automatically बंद कर देता है

  ---

  HR + Technical Mix Question

  Q16. अगर vibration बढ़ रहा है तो आप क्या action लेंगे?

  Answer (Best Answer):

  • पहले reading verify करूँगा
  • trend check करूँगा
  • load reduce करूँगा
  • supervisor को inform करूँगा
  • जरूरत हो तो shutdown करूँगा

  ---

  Important Tips (Interview Crack करने के लिए)

  • हमेशा practical example दें
  • X-Y direction explain करना जरूर आए
  • Proximity probe और accelerometer का difference याद रखें
  • Safety को highlight करें

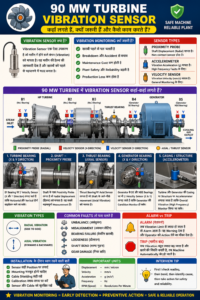

    यह रहे आपके लिए Vibration Sensor (90 MW Turbine) – Short Revision Notes (1 Page) 👇

    ---

    Vibration Sensor – Quick Revision Notes

     Vibration क्या है?

    Machine के unwanted movement को vibration कहते हैं।

    ---

    Vibration Monitoring क्यों जरूरी है?

    • Fault detection (पहले से खराबी पता चलती है)
    • Machine safety
    • Breakdown से बचाव
    • Maintenance cost कम

     Sensor Placement (कहाँ लगते हैं?)

    ✔ Turbine Bearing → X-Y direction

    ✔ Shaft → Proximity Probe (radial)

    ✔ Thrust Bearing → Axial sensor

    ✔ Generator Bearing → X-Y sensor

    ✔ Casing → Accelerometer

    ---

     Vibration Types

    • Radial Vibration → side movement
    • Axial Vibration → आगे-पीछे movement

    ---

     Sensor Types

    1. Proximity Probe

    • Shaft displacement measure
    • Non-contact

    2. Accelerometer

    • Acceleration measure (g)
    • High frequency faults

    3. Velocity Sensor

    • Velocity (mm/s) measure

    • General monitoring
