पावर प्लांट में क्रिटिकल इक्विपमेंट (Critical Equipment in Plant) हम इस लेख में जानेंगे कैसे पावर प्लांट में क्रिटिकल इक्विपमेंट से प्लांट को बचाया जा सकता है |
Critical Equipment in Power Plant (पावर प्लांट में क्रिटिकल इक्विपमेंट) –
https://mentorversehub.com/?p=2347&preview=true
किसी भी पावर प्लांट का मुख्य उद्देश्य बिजली का सुरक्षित, विश्वसनीय और निरंतर उत्पादन करना होता है। इस लक्ष्य को प्राप्त करने के लिए पावर प्लांट में कई प्रकार के उपकरण (Equipment) लगाए जाते हैं। इनमें से कुछ उपकरण इतने महत्वपूर्ण होते हैं कि इनके बंद होने या खराब होने पर पूरी यूनिट ट्रिप हो सकती है या बिजली उत्पादन रुक सकता है। ऐसे उपकरणों को Critical Equipments कहा जाता है।पावर प्लांट में क्रिटिकल इक्विपमेंट की नियमित निगरानी, समय-समय पर रखरखाव (Maintenance) और सही संचालन (Operation) अत्यंत आवश्यक होता है। इस लेख में हम पावर प्लांट के प्रमुख क्रिटिकल इक्विपमेंट, उनके कार्य, महत्व, सामान्य खराबियां और रखरखाव के बारे में विस्तार से जानेंगे।
क्रिटिकल इक्विपमेंट क्या होता है?
क्रिटिकल Equipment वह उपकरण होता है जिसकी विफलता (Failure) से –
- बिजली उत्पादन रुक सकता है।
- यूनिट ट्रिप हो सकती है।
- सुरक्षा जोखिम बढ़ सकते हैं।
- आर्थिक नुकसान हो सकता है।
- प्लांट की विश्वसनीयता कम हो सकती है।

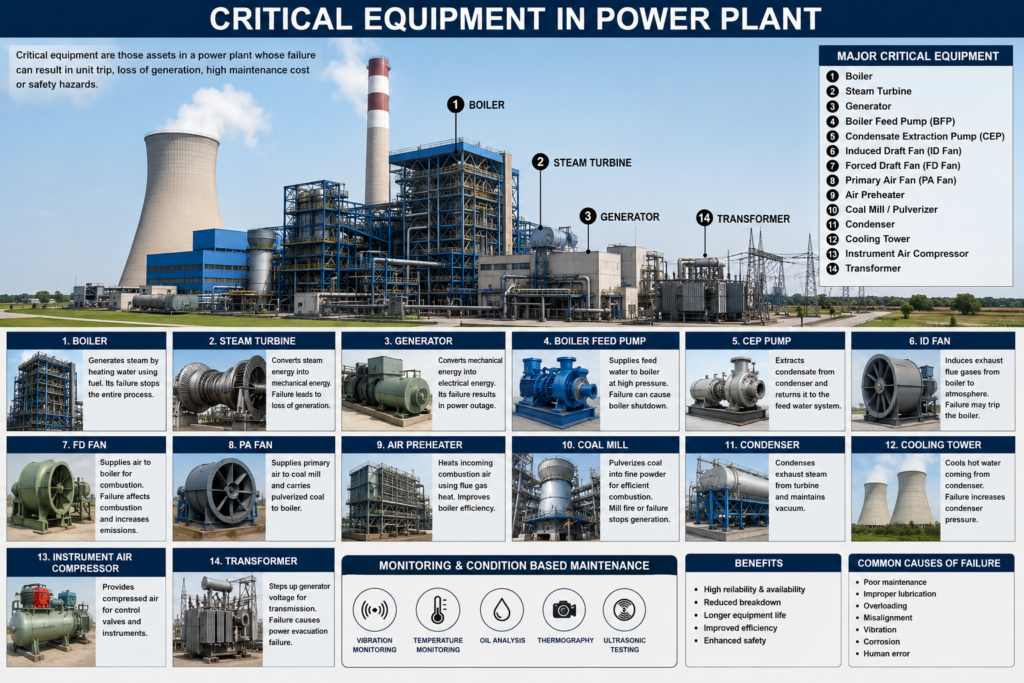

उदाहरण:
- Boiler
- Turbine
- Generator
- Boiler Feed Pump
- Cooling Water Pump
- Transformer
- ID Fan, FD Fan, PA Fan
- Condensate Extraction Pump
1. Critical Equipment में बॉयलर (Boiler) :
बॉयलर क्या है?
-बॉयलर एक ऐसा उपकरण है जो पानी को उच्च दबाव और उच्च तापमान की भाप (Steam) में परिवर्तित करता है।
कार्य –
- कोयले, गैस या तेल को जलाकर ऊष्मा उत्पन्न करना।
- पानी को भाप में बदलना।
- टर्बाइन को भाप उपलब्ध कराना।
क्यों क्रिटिकल है?
यदि बॉयलर बंद हो जाए तो:
- भाप बनना बंद हो जाएगी।
- टर्बाइन रुक जाएगी।
- बिजली उत्पादन बंद हो जाएगा।
सामान्य खराबियां –
- Tube Leakage
- Furnace Explosion
- Soot Deposition
- Overheating
रखरखाव –
- नियमित निरीक्षण
- Tube Thickness Measurement
- Safety Valve Testing
- Soot Blowing

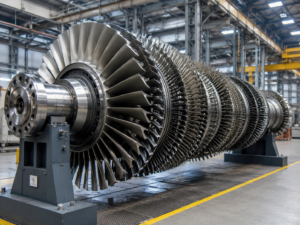

2. स्टीम टर्बाइन (Steam Turbine) :
टर्बाइन भाप की ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करती है।
कार्य –
- हाई प्रेशर स्टीम प्राप्त करना।
- Rotor को घुमाना।
- Generator को ड्राइव करना।
क्यों क्रिटिकल है?
टर्बाइन बंद होने पर सीधे बिजली उत्पादन रुक जाता है।
सामान्य समस्याएं –
- High Vibration
- Bearing Failure
- Rotor Unbalance
- Steam Leakage
रखरखाव –
- Vibration Monitoring
- Bearing Temperature Monitoring
- Oil Analysis
- Alignment Check

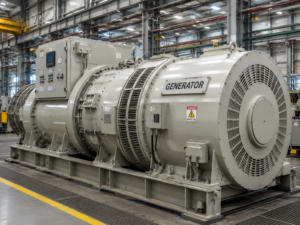

3. जनरेटर (Generator):
जनरेटर यांत्रिक ऊर्जा को विद्युत ऊर्जा में बदलता है।
कार्य –
- Turbine से शक्ति प्राप्त करना।
- बिजली उत्पन्न करना।
महत्व –
यह बिजली उत्पादन का अंतिम और सबसे महत्वपूर्ण उपकरण है।
सामान्य खराबियां –
- Rotor Fault
- Stator Winding Failure
- Insulation Breakdown
- Overheating
रखरखाव –
- Insulation Resistance Test
- Temperature Monitoring
- Hydrogen Purity Check
- Partial Discharge Monitoring
4. बॉयलर फीड पंप (Boiler Feed Pump – BFP):
कार्य –
बॉयलर को उच्च दबाव पर पानी उपलब्ध कराना।
महत्व –
बॉयलर में पानी नहीं जाएगा तो भाप नहीं बनेगी।
सामान्य खराबियां –
- Bearing Damage
- Seal Leakage
- Cavitation
- Vibration
रखरखाव –
- Lubrication
- Alignment Check
- Bearing Monitoring
- Performance Testing
5.कंडेनसेट एक्सट्रैक्शन पंप (Critical Equipment-CEP):
कार्य –
कंडेंसर में जमा पानी को वापस फीड वाटर सिस्टम में भेजना।
महत्व-
CEP फेल होने पर फीड वाटर सर्किट प्रभावित हो जाता है।
सामान्य समस्याएं –
- Pump Vibration
- Seal Leakage
- Bearing Failure
6. आईडी फैन (Induced Draft Fan) :
कार्य –
बॉयलर से फ्ल्यू गैस को बाहर निकालना।
महत्व –
ID Fan बंद होने पर बॉयलर ट्रिप हो सकता है।
सामान्य खराबियां –
- Vibration
- Blade Damage
- Motor Failure
रखरखाव –
- Blade Inspection
- Bearing Monitoring
- Dynamic Balancing
7. एफडी फैन (Forced Draft Fan) :
कार्य –
बॉयलर को दहन हेतु हवा उपलब्ध कराना।
महत्व –
पर्याप्त हवा नहीं मिलने पर दहन प्रक्रिया प्रभावित होती है।
समस्याएं –
- Bearing Overheating
- Vibration
- Air Flow Reduction
8. पीए फैन (Primary Air Fan) :
कार्य –
कोयले को Pulverizer से Boiler तक पहुंचाना।
महत्व –
PA Fan बंद होने पर Coal Feeding प्रभावित हो जाती है।
सामान्य खराबियां –
- Blade Wear
- Vibration
- Motor Fault
9. एयर प्रीहीटर (Air Preheater) :
कार्य –
फ्ल्यू गैस की गर्मी से हवा को गर्म करना।
लाभ –
- Boiler Efficiency बढ़ती है।
- Fuel Consumption कम होता है।
समस्याएं –
- Leakage
- Fouling
- Basket Damage
10. मिल या पुल्वराइजर (Coal Mill/Pulverize):
कार्य –
कोयले को महीन पाउडर में बदलना।
महत्व –
कोयले का सही दहन सुनिश्चित करना।
सामान्य खराबियां –
- Grinding Roll Wear
- High Vibration
- Mill Fire
11. कंडेंसर (Condenser):
कार्य –
टर्बाइन से निकली भाप को पानी में बदलना।
महत्व –
Vacuum बनाए रखना।
समस्याएं –
- Tube Leakage
- Vacuum Loss
- Fouling
12. कूलिंग टावर (Cooling Tower):
कार्य –
गर्म पानी को ठंडा करना।
महत्व –
कंडेंसर की दक्षता बनाए रखना।
सामान्य खराबियां –
- Fan Failure
- Fill Damage
- Scaling
13. ट्रांसफॉर्मर (Transformer):
परिचय –
जनरेटर से प्राप्त वोल्टेज को बढ़ाने या घटाने का कार्य करता है।
महत्व –
Transformer Failure से पूरी यूनिट आउटेज हो सकती है।
सामान्य खराबियां –
- Insulation Failure
- Oil Leakage
- Overheating
रखरखाव –
- DGA Test
- Oil BDV Test
- Thermography
14. स्विचयार्ड (Switchyard Equipment):
मुख्य उपकरण :
- Circuit Breaker
- Isolator
- CT
- PT
- Lightning Arrester
महत्व –
उत्पादित बिजली को ग्रिड तक पहुंचाना।
15. डीएम प्लांट (DM Plant):
कार्य –
शुद्ध पानी तैयार करना।
महत्व –
अशुद्ध पानी से बॉयलर ट्यूब खराब हो सकती हैं।
16. इंस्ट्रूमेंट एयर कंप्रेसर:
कार्य –
कंट्रोल वाल्व को संचालन हेतु हवा उपलब्ध कराना।
महत्व –
Instrument Air Failure से कई Control Valves काम करना बंद कर सकते हैं।
17. ल्यूब ऑयल सिस्टम :
कार्य –
टर्बाइन और अन्य उपकरणों के Bearings को चिकनाई प्रदान करना।
महत्व –
Lubrication Failure से Turbine Damage हो सकता है।
18. वाइब्रेशन मॉनिटरिंग सिस्टम :
कार्य –
घूमने वाले उपकरणों की स्थिति पर निगरानी रखना।
प्रमुख सेंसर –
- Vibration Probe
- Velocity Sensor
- Accelerometer
लाभ –
- Predictive Maintenance
- Early Fault Detection
https://www.praj.net/businesslines/critical-equipment/
क्रिटिकल इक्विपमेंट मॉनिटरिंग के तरीके :
1. Vibration Monitoring –
घूमने वाले उपकरणों की स्थिति का पता लगाने के लिए।
2. Temperature Monitoring –
Bearing एवं Motor Temperature की निगरानी।
3. Oil Analysis –
Lubrication System की स्थिति जांचना।
4. Thermography –
हॉट स्पॉट का पता लगाना।
5. Ultrasonic Inspection –
लीकेज और Bearing Fault पहचानना।
क्रिटिकल इक्विपमेंट फेल होने के कारण :
- Poor Maintenance
- Improper Lubrication
- Overloading
- Misalignment
- Vibration
- Corrosion
- Aging
- Human Error
क्रिटिकल इक्विपमेंट की विश्वसनीयता बढ़ाने के उपाय :
- Preventive Maintenance – समय-समय पर निरीक्षण और सर्विसिंग।
- Predictive Maintenance – Condition Monitoring द्वारा Fault Prediction।
- Operator Training – ऑपरेटरों को नियमित प्रशिक्षण देना।
- Spare Parts Availability – महत्वपूर्ण स्पेयर पार्ट्स उपलब्ध रखना।
- Digital Monitoring – SCADA, DCS और Online Monitoring Systems का उपयोग।
निष्कर्ष :
पावर प्लांट में Boiler, Turbine, Generator, Boiler Feed Pump, Condenser, Transformer, ID Fan, FD Fan, PA Fan, Cooling Tower, Coal Mill तथा Instrument Air Compressor जैसे उपकरण सबसे महत्वपूर्ण क्रिटिकल इक्विपमेंट माने जाते हैं। इनकी खराबी सीधे बिजली उत्पादन, सुरक्षा और प्लांट की विश्वसनीयता को प्रभावित करती है।इसलिए प्रत्येक पावर प्लांट में इन उपकरणों की नियमित मॉनिटरिंग, प्रिवेंटिव मेंटेनेंस, प्रेडिक्टिव मेंटेनेंस और समय पर ओवरहॉलिंग अत्यंत आवश्यक है। सही रखरखाव से न केवल उपकरणों का जीवन बढ़ता है बल्कि प्लांट की उपलब्धता (Availability) और दक्षता (Efficiency) भी बेहतर होती है।
