Limit Switch क्या होता है? लिमिट स्विच खराब होने के कारण रखरखाव (Maintenance) लिमिट स्विच की जांच (Checking Method), Types & Working Principle ( हिंदी में )

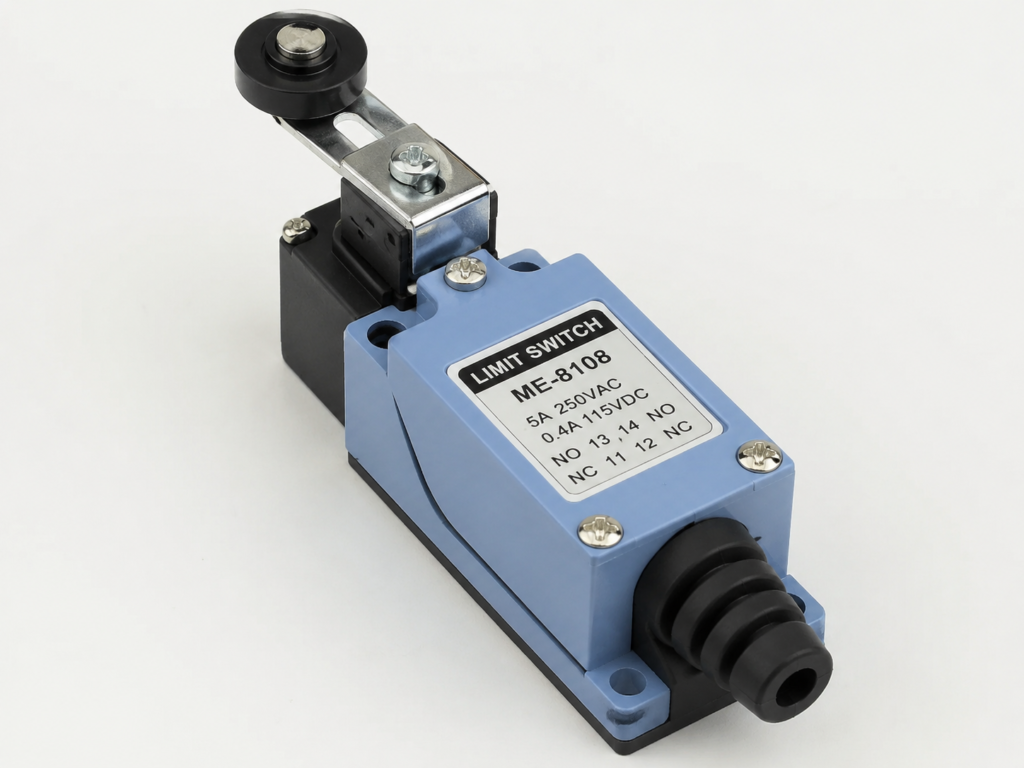

लिमिट स्विच (Limit Switch):
https://mentorversehub.com/?p=2312&preview=true
औद्योगिक मशीनों और ऑटोमेशन सिस्टम में विभिन्न प्रकार के सेंसर और स्विच का उपयोग किया जाता है ताकि मशीनों की कार्यक्षमता सुरक्षित और प्रभावी बनी रहे। इन्हीं महत्वपूर्ण उपकरणों में से एक है लिमिट स्विच । यह एक इलेक्ट्रोमैकेनिकल डिवाइस है जो किसी वस्तु की स्थिति (Position) या मूवमेंट को पहचानने का कार्य करता है।
जब कोई मशीन का चलने वाला भाग किसी निश्चित सीमा (Limit) तक पहुंचता है, तो लिमिट स्विच सक्रिय होकर विद्युत सर्किट को ऑन या ऑफ कर देता है। इसकी सहायता से मशीन की गति नियंत्रित की जाती है, सुरक्षा सुनिश्चित की जाती है और ऑटोमेशन प्रक्रिया को बेहतर बनाया जाता है।
आज लगभग हर उद्योग जैसे पावर प्लांट, सीमेंट उद्योग, ऑटोमोबाइल उद्योग, मैन्युफैक्चरिंग प्लांट, कन्वेयर सिस्टम, रोबोटिक्स और पैकेजिंग उद्योगों में लिमिट स्विच का उपयोग किया जाता है।
Limit Switch क्या होता है?
लिमिट स्विच एक प्रकार का इलेक्ट्रिकल स्विच होता है जो किसी मशीन या उपकरण के चलने वाले हिस्से की स्थिति को पहचानने के लिए लगाया जाता है। यह मशीन के किसी भाग के संपर्क में आने पर सक्रिय हो जाता है और कंट्रोल सिस्टम को संकेत (Signal) भेजता है।
सरल शब्दों में:
जब मशीन किसी निश्चित स्थान तक पहुंचती है तो लिमिट स्विच मशीन को रोकने, शुरू करने या अलार्म देने का कार्य करता है।
उदाहरण:
मान लीजिए एक कन्वेयर बेल्ट पर सामान चल रहा है। जब सामान किसी निर्धारित स्थान तक पहुंचता है तो लिमिट स्विच सिग्नल भेजकर बेल्ट को रोक सकता है।
लिमिट स्विच का इतिहास :
औद्योगिक क्रांति के समय मशीनों के नियंत्रण के लिए सरल मैकेनिकल उपकरणों का उपयोग होता था। समय के साथ मशीनों की जटिलता बढ़ी और ऑटोमेशन की आवश्यकता महसूस हुई।
1940–1950 के दशक में लिमिट स्विच का औद्योगिक उपयोग तेजी से शुरू हुआ। आधुनिक समय में डिजिटल सेंसरों के आने के बावजूद लिमिट स्विच का महत्व अभी भी बहुत अधिक है क्योंकि यह मजबूत, विश्वसनीय और कम लागत वाला उपकरण है।
Limit Switch का कार्य सिद्धांत (Working Principle) ⇒
लिमिट स्विच का कार्य सिद्धांत बहुत सरल है।
जब कोई वस्तु या मशीन का भाग स्विच के एक्ट्यूएटर (Actuator) को दबाता है तो स्विच के अंदर लगे कॉन्टैक्ट्स की स्थिति बदल जाती है।
उदाहरण:
- Normally Open (NO) संपर्क बंद हो जाता है
- Normally Closed (NC) संपर्क खुल जाता है
इस परिवर्तन से विद्युत सिग्नल उत्पन्न होता है जो कंट्रोल सिस्टम तक पहुंचता है।
कार्य प्रक्रिया:
- मशीन चलती है
- मशीन का भाग लिमिट स्विच को दबाता है
- स्विच सक्रिय होता है
- इलेक्ट्रिकल संपर्क बदलते हैं
- कंट्रोल सिस्टम को सिग्नल मिलता है
- मशीन आवश्यक कार्य करती है
Limit Switch के मुख्य भाग :
1. एक्ट्यूएटर (Actuator) –
यह बाहरी हिस्सा होता है जिसे मशीन दबाती है।
प्रकार:
- Roller Lever
- Plunger
- Rotary Lever
- Whisker Type
2. संपर्क (Contacts) –
दो प्रकार के संपर्क होते हैं:
- NO (Normally Open)
- NC (Normally Closed)
3. बॉडी (Housing) –
यह स्विच के अंदर के भागों को सुरक्षा देता है।
4. टर्मिनल –
यह वायरिंग के लिए उपयोग होता है।
5. स्प्रिंग मैकेनिज्म –
यह स्विच को मूल स्थिति में वापस लाने का कार्य करता है।
Limit Switch के प्रकार :
1. Roller Lever लिमिट स्विच –
इसमें रोलर लगा होता है जो मशीन के संपर्क में आने पर घूमता है।
उपयोग:
- कन्वेयर सिस्टम
-
पैकेजिंग मशीन
2. Plunger लिमिट स्विच –
इसमें एक प्लंजर होता है जो दबाने पर कार्य करता है।
उपयोग:
- प्रेस मशीन
- औद्योगिक उपकरण
3. Rotary लिमिट स्विच –
यह घूमने वाली मशीनों में उपयोग होता है।
उपयोग:
- क्रेन
- होइस्ट
4. Whisker लिमिट स्विच –
इसमें पतली तार जैसी संरचना होती है।
उपयोग:
- छोटे उपकरण
- इलेक्ट्रॉनिक सिस्टम
लिमिट स्विच के प्रकार (ऑपरेशन के आधार पर) :
- Normally Open (NO) – सामान्य स्थिति में सर्किट खुला रहता है।
- Normally Closed (NC) – सामान्य स्थिति में सर्किट बंद रहता है।
- Changeover Type – इसमें NO और NC दोनों संपर्क मौजूद रहते हैं।
लिमिट स्विच की वायरिंग :
सामान्य वायरिंग:
NO Connection
Phase → Limit Switch → Load → Neutral
NC Connection
Phase → NC Contact → Load → Neutral
PLC वायरिंग में:
- COM → Common
- NO → Input
- NC → Safety Circuit
PLC में लिमिट स्विच का उपयोग :
PLC के साथ लिमिट स्विच का उपयोग बहुत अधिक किया जाता है।
उदाहरण:
यदि किसी कन्वेयर पर बॉक्स आता है:
- बॉक्स लिमिट स्विच दबाता है
- PLC इनपुट प्राप्त करता है
- PLC मोटर बंद करता है
- आगे की प्रक्रिया शुरू होती है
उद्योगों में उपयोग :
- . कन्वेयर सिस्टम – सामान की स्थिति पहचानने में।
- क्रेन सिस्टम – ऊपर और नीचे की सीमा नियंत्रित करने में।
- लिफ्ट – ऊपरी और निचली सीमा निर्धारित करने में।
- ऑटोमोबाइल उद्योग – रोबोटिक सिस्टम में।
- पावर प्लांट – वाल्व और टर्बाइन नियंत्रण में।
- पैकेजिंग उद्योग – उत्पादों की स्थिति पहचानने में।
- CNC मशीन – मशीन की स्थिति नियंत्रण में।
लिमिट स्विच के लाभ :
1. कम लागत – यह अन्य सेंसरों की तुलना में सस्ता होता है।
2. मजबूत डिजाइन – कठोर वातावरण में काम कर सकता है।
3. विश्वसनीय – उच्च सटीकता से काम करता है।
4. आसान इंस्टॉलेशन – लगाना और बदलना आसान होता है।
5. कम रखरखाव – रखरखाव कम चाहिए।
लिमिट स्विच की कमियां :
1. मैकेनिकल संपर्क घिस सकते हैं- बार-बार उपयोग से संपर्क खराब हो सकते हैं।
2. प्रतिक्रिया समय – कुछ इलेक्ट्रॉनिक सेंसरों से धीमा हो सकता है।
3. फिजिकल संपर्क आवश्यक – संपर्क के बिना कार्य नहीं करता।
लिमिट स्विच की जांच (Checking Method) :
मल्टीमीटर द्वारा जांच:
चरण 1 –
मल्टीमीटर को Continuity मोड पर रखें।
चरण 2 –
NO और COM टर्मिनल जांचें।
चरण 3 –
स्विच दबाएं।
चरण 4 –
बीप ध्वनि आने पर स्विच सही है।
लिमिट स्विच खराब होने के कारण :
- धूल जमा होना
- नमी
- वायर ढीली होना
- अधिक तापमान
- ज्यादा कंपन
- संपर्क घिसना
रखरखाव (Maintenance) :
- नियमित सफाई करें।
- वायरिंग जांचें।
- ढीले कनेक्शन ठीक करें।
- कंपन की जांच करें।
- नियमित परीक्षण करें।
इंटरव्यू में पूछे जाने वाले प्रश्न और उत्तर :
प्रश्न 1: लिमिट स्विच क्या है?
उत्तर: मशीन की स्थिति पहचानने वाला इलेक्ट्रोमैकेनिकल स्विच।
प्रश्न 2: NO और NC क्या हैं?
उत्तर:
- NO = Normally Open
- NC = Normally Closed
प्रश्न 3: लिमिट स्विच कहां उपयोग होता है?
उत्तर: कन्वेयर, क्रेन, लिफ्ट, PLC सिस्टम और उद्योगों में।
प्रश्न 4: PLC में इसका कार्य क्या है?
उत्तर: इनपुट सिग्नल देना।
प्रश्न 5: लिमिट स्विच कैसे जांचते हैं?
उत्तर: मल्टीमीटर Continuity मोड से।
निष्कर्ष :
लिमिट स्विच औद्योगिक ऑटोमेशन का अत्यंत महत्वपूर्ण उपकरण है। यह मशीन की स्थिति को पहचानकर नियंत्रण प्रणाली को आवश्यक सिग्नल देता है। इसकी विश्वसनीयता, कम लागत और आसान उपयोग के कारण यह लगभग हर उद्योग में उपयोग किया जाता है।
भविष्य में इंडस्ट्री 4.0 और स्मार्ट फैक्ट्री के विकास के साथ सेंसर तकनीक और उन्नत होगी, लेकिन लिमिट स्विच अपनी मजबूती और सरलता के कारण औद्योगिक क्षेत्र में महत्वपूर्ण भूमिका निभाता रहेगा।
