Transformer Introduction:
घरों, फैक्ट्रियों, पावर प्लांट, रेलवे, अस्पतालों और लगभग हर औद्योगिक क्षेत्र में विद्युत ऊर्जा का उपयोग होता है। लेकिन बिजली को एक स्थान से दूसरे स्थान तक सुरक्षित और प्रभावी तरीके से पहुंचाने के लिए Voltage को आवश्यकता के अनुसार बढ़ाना या घटाना पड़ता है। इसी काम के लिए ट्रांसफार्मर का उपयोग किया जाता है। “अगर आप LED के बारे में जानना चाहते हो तो यहाँ क्लिक करो” https://mentorversehub.com/led/
ट्रांसफार्मर एक electrical device है जो AC voltage को बढ़ाने या घटाने का काम करता है। यह सामान्यतः electrical energy की frequency को नहीं बदलता, बल्कि voltage और current के स्तर को बदलता है।
Power transmission और distribution system में ट्रांसफार्मर की भूमिका बहुत महत्वपूर्ण है। Power plant में पैदा होने वाली बिजली को लंबी दूरी तक भेजने के लिए voltage बढ़ाया जाता है और consumer तक पहुंचने से पहले voltage को कम किया जाता है।
इस लेख में हम ट्रांसफार्मर क्या है, इसका working principle, construction, types, parts, applications, losses, advantages और maintenance को आसान भाषा में समझेंगे। “यदि आप Transformer को वीडियो के माध्यम से जानना चाहते हैं, तो यहाँ क्लिक करें” https://www.youtube.com/watch?v=n4Wy0xrEDm0
ट्रांसफार्मर क्या है?:
ट्रांसफार्मर एक static electrical device है जो electromagnetic induction के सिद्धांत पर काम करता है। इसका मुख्य उद्देश्य AC electrical energy के voltage level को आवश्यकता के अनुसार बदलना है। ट्रांसफार्मर में सामान्यतः दो electrical windings होती हैं:
- Primary Winding
- Secondary Winding
इन windings को magnetic core के ऊपर या उसके आसपास लगाया जाता है। जब Primary winding पर AC supply दी जाती है, तो winding में alternating current flow करता है। इसके कारण core में changing magnetic flux पैदा होता है। यह changing magnetic flux Secondary winding से link होकर उसमें EMF induce करता है। इसी प्रक्रिया के कारण Secondary side पर electrical output प्राप्त होता है।

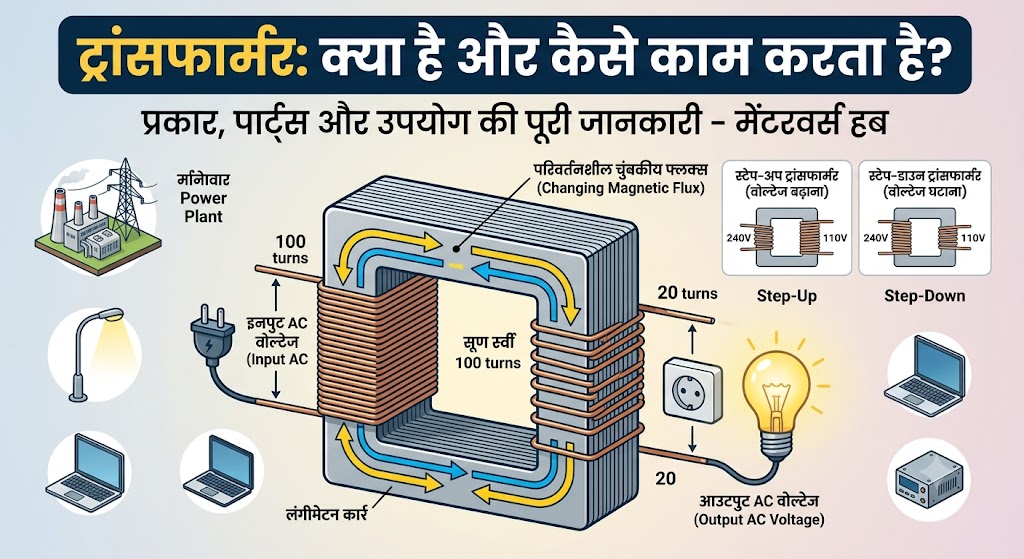

ट्रांसफार्मर का Working Principle:
ट्रांसफार्मर का working principle Faraday’s Law of Electromagnetic Induction पर आधारित है। सरल भाषा में समझें तो जब magnetic flux लगातार बदलता है और वह किसी conductor से link होता है, तो conductor में EMF उत्पन्न हो सकता है। Transformer में:-
AC Supply → Primary Winding → Magnetic Flux → Secondary Winding → Output Voltage
जब primary winding को AC supply दी जाती है, तो उसमें alternating current flow करता है। इससे ट्रांसफार्मर के magnetic core में alternating magnetic flux उत्पन्न होता है। यह flux secondary winding से link करता है। परिणामस्वरूप secondary winding में EMF induce होता है। ट्रांसफार्मर में voltage का संबंध turns की संख्या से होता है।
Transformer Turns Ratio: ट्रांसफार्मर का basic voltage relationship इस प्रकार समझा जा सकता है:
V₂ / V₁ = N₂ / N₁
- V₁ = Primary Voltage
- V₂ = Secondary Voltage
- N₁ = Primary Turns
- N₂ = Secondary Turns
यदि Secondary winding में turns की संख्या Primary से अधिक है, तो voltage बढ़ सकता है। यदि Secondary winding में turns की संख्या Primary से कम है, तो voltage कम हो सकता है।

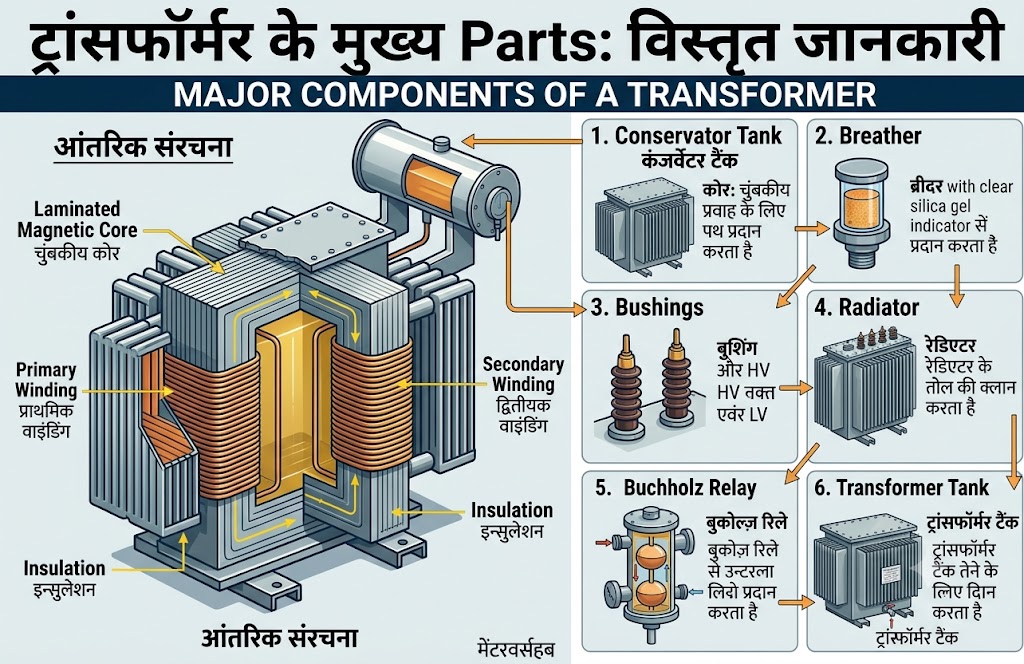

ट्रांसफार्मर के मुख्य Parts:
Transformer की construction उसके size और application पर निर्भर करती है। छोटे ट्रांसफार्मर की construction सरल हो सकती है, जबकि बड़े power transformer में कई additional components होते हैं।
1. Magnetic Core:
ट्रांसफार्मर का core magnetic flux के लिए low-reluctance path प्रदान करता है। Core को सामान्यतः laminated electrical steel sheets से बनाया जाता है। Lamination का उपयोग eddy current losses को कम करने के लिए किया जाता है।
2. Primary Winding:
जिस winding को input AC supply दी जाती है उसे Primary winding कहा जाता है। यह winding ट्रांसफार्मर के input side से connected होती है।
3. Secondary Winding:
जिस winding से output voltage प्राप्त होता है उसे Secondary winding कहा जाता है। Secondary winding का voltage ट्रांसफार्मर के design और turns ratio पर निर्भर करता है।
4. Insulation:
ट्रांसफार्मर की windings और अन्य electrical parts के बीच insulation बहुत जरूरी होता है। Insulation का उद्देश्य unwanted electrical contact और short circuit को रोकना है।
5. ट्रांसफार्मर Oil:
Oil-filled transformers में insulating oil का उपयोग किया जाता है। इसका मुख्य कार्य:
- Electrical insulation प्रदान करना
- Heat को transfer करना
- Transformer को cooling में सहायता देना
ट्रांसफार्मर oil की condition खराब होने पर ट्रांसफार्मर की reliability प्रभावित हो सकती है।
6. Conservator Tank:
बड़े oil-filled ट्रांसफार्मर में conservator tank का उपयोग किया जाता है। ट्रांसफार्मर oil temperature के अनुसार expand और contract करता है। Conservator tank इस volume variation को accommodate करने में सहायता करता है।
7. Breather
Breather ट्रांसफार्मर के conservator system से जुड़ा होता है। इसका काम ट्रांसफार्मर में आने वाली हवा की moisture को कम करना है। कई transformers में silica gel का उपयोग moisture absorb करने के लिए किया जाता है।
8. Radiator:
Large ट्रांसफार्मर में heat dissipation के लिए radiator लगाए जाते हैं। ट्रांसफार्मर operation के दौरान heat पैदा होती है। Radiator इस heat को surrounding air में transfer करने में मदद करता है।
9. Buchholz Relay:
Oil-filled conservator type transformers में Buchholz relay एक महत्वपूर्ण protection device हो सकता है। यह ट्रांसफार्मर के अंदर कुछ internal faults के कारण बनने वाली gas या oil movement को detect करने में सहायता करता है।
10. Bushing:
ट्रांसफार्मर की winding को external electrical circuit से connect करने के लिए bushings का उपयोग किया जाता है। Bushing insulation प्रदान करते हुए conductor को ट्रांसफार्मर tank से बाहर connection देने में मदद करती है।
ट्रांसफार्मर के प्रकार:
ट्रांसफार्मर को अलग-अलग आधार पर classify किया जा सकता है।
1. Step-Up Transformer:
Step-up ट्रांसफार्मर output voltage को input voltage की तुलना में बढ़ाने के लिए उपयोग किया जाता है। इसमें secondary winding के turns primary winding से अधिक होते हैं।
उपयोग:
- Power transmission system में step-up transformer का महत्वपूर्ण उपयोग होता है।
- Power plant से generated voltage को high voltage level पर बढ़ाकर transmission line में भेजने से transmission current कम किया जा सकता है, जिससे resistive losses को कम करने में सहायता मिलती है।
2. Step-Down ट्रांसफार्मर:
Step-down ट्रांसफार्मर voltage को कम करता है। इसमें secondary winding के turns primary winding की तुलना में कम होते हैं।
उपयोग: Distribution system और electrical equipment में आवश्यकता के अनुसार voltage कम करने के लिए इसका उपयोग किया जाता है।
3. Isolation ट्रांसफार्मर:
Isolation ट्रांसफार्मर में primary और secondary circuits के बीच electrical isolation प्रदान की जाती है। इसका उपयोग safety और कुछ specialized electrical applications में किया जाता है।
4. Power ट्रांसफार्मर:
Power ट्रांसफार्मर का उपयोग मुख्य रूप से power generation और transmission network में किया जाता है। ये सामान्यतः high voltage और high power applications के लिए design किए जाते हैं।
5. Distribution ट्रांसफार्मर:
Distribution ट्रांसफार्मर electrical distribution network में consumer के नजदीक voltage को आवश्यक level तक कम करने के लिए उपयोग किया जाता है। ये residential और commercial areas में दिखाई देने वाले ट्रांसफार्मर में शामिल हो सकते हैं।
6. Instrument ट्रांसफार्मर: Instrument ट्रांसफार्मर का उपयोग measurement और protection systems में किया जाता है।
इसके प्रमुख प्रकार हैं:
- Current ट्रांसफार्मर यानी CT
- Potential ट्रांसफार्मर यानी PT
इनकी सहायता से high current या high voltage systems को measurement और protection equipment के लिए suitable levels पर interface किया जा सकता है।
ट्रांसफार्मर में Losses:
ट्रांसफार्मर ideal device नहीं है। Practical ट्रांसफार्मर में कुछ energy losses होते हैं। मुख्य losses निम्न हैं:
- 1. Copper Loss: Winding में resistance होने के कारण current flow के दौरान I²R loss होता है। इसे copper loss कहा जाता है। Copper Loss = I²R Load बढ़ने पर यह loss भी बढ़ सकता है।
- 2. Hysteresis Loss: Core में alternating magnetic field के कारण magnetization बार-बार बदलती है। इससे energy loss होता है जिसे hysteresis loss कहा जाता है। अच्छी quality के magnetic core material का उपयोग करके इसे कम किया जा सकता है।
- 3. Eddy Current Loss: Changing magnetic flux के कारण core में circulating currents पैदा हो सकते हैं। इन currents के कारण energy loss और heating होती है। Core को thin laminated sheets से बनाने का एक प्रमुख उद्देश्य eddy current loss को कम करना है।
- 4. Stray Loss: Transformer के magnetic field का कुछ हिस्सा unintended paths में leakage flux पैदा कर सकता है। इससे कुछ additional losses होते हैं जिन्हें stray losses के रूप में देखा जाता है।
ट्रांसफार्मर की Efficiency:
Transformer की efficiency यह बताती है कि input electrical power का कितना हिस्सा useful output power में प्राप्त हो रहा है।
Formula:
- Efficiency = Output Power / Input Power × 100 एक अच्छी तरह designed transformer में efficiency काफी अधिक हो सकती है, लेकिन actual efficiency load, design, temperature और operating conditions पर निर्भर करती है।
ट्रांसफार्मर का उपयोग कहाँ किया जाता है?:
ट्रांसफार्मर का उपयोग केवल power transmission तक सीमित नहीं है। इसके कई applications हैं:
- Power plant में generator से प्राप्त electrical power को transmission के लिए suitable voltage level पर भेजने में transformers का उपयोग होता है।
- Transmission System Long-distance transmission में voltage transformation के लिए transformers महत्वपूर्ण होते हैं।
- Distribution System Consumer areas में voltage को suitable distribution level तक लाने के लिए distribution transformers का उपयोग किया जाता है।
- Industrial Plants Factories में अलग-अलग electrical machines और equipment के लिए required voltage उपलब्ध कराने के लिए ट्रांसफार्मर लगाए जाते हैं।
- Electronic circuits में low-voltage power supply प्राप्त करने के लिए छोटे transformers का उपयोग किया जा सकता है।
- UPS और Power Supply कुछ power supply systems और UPS applications में भी transformers उपयोग किए जाते हैं।
- Measurement और Protection CT और PT जैसे instrument transformers measurement तथा protection systems में महत्वपूर्ण भूमिका निभाते हैं।
ट्रांसफार्मर की Maintenance क्यों जरूरी है?:
Large ट्रांसफार्मर electrical system के critical equipment हो सकते हैं। इसलिए उनकी regular inspection और maintenance जरूरी है।
Maintenance में application और manufacturer recommendations के अनुसार निम्न checks शामिल हो सकते हैं:
- ट्रांसफार्मर oil की condition check करना
- Oil leakage की जांच
- Temperature monitoring
- Bushing inspection
- Breather और silica gel की जांच
- Connections की inspection
- Earthing की जांच
- Unusual noise और vibration पर ध्यान देना
- Protection devices की testing
- Insulation condition की जांच
- आवश्यक electrical tests करना
किसी भी high-voltage ट्रांसफार्मर पर testing या maintenance केवल qualified और authorized personnel द्वारा उचित safety procedure के अनुसार किया जाना चाहिए।
Transformer खराब होने के सामान्य कारण:
ट्रांसफार्मर में fault या failure के कई कारण हो सकते हैं। कुछ सामान्य कारण हैं:
- Excessive loading
- Insulation deterioration
- Overheating
- Oil leakage
- Moisture ingress
- Short circuit
- Poor electrical connections
- Cooling system की समस्या
- External fault
- लंबे समय तक inadequate maintenance
इसलिए transformer की condition monitoring और protection system का सही होना बहुत महत्वपूर्ण है।
Transformer और Motor में अंतर:
ट्रांसफार्मर और motor दोनों electrical machines हैं, लेकिन दोनों का काम अलग होता है।
| ट्रांसफार्मर | Motor |
|---|---|
| Voltage level बदलता है | Electrical energy को mechanical energy में बदलती है |
| Static device है | सामान्यतः rotating machine है |
| Mechanical output नहीं देता | Mechanical output देता है |
| AC systems में मुख्य रूप से उपयोग | AC और DC दोनों प्रकार की motors होती हैं |
| Magnetic induction principle पर काम करता है | Electromagnetic force के आधार पर operation करता है |
Transformer के फायदे:
Transformer के कई महत्वपूर्ण advantages हैं:
- Voltage को आसानी से step-up या step-down किया जा सकता है।
- Power transmission को अधिक practical बनाने में सहायता करता है।
- Electrical isolation प्रदान करने के लिए उपयोग किया जा सकता है।
- Power distribution system का महत्वपूर्ण हिस्सा है।
- Proper design के साथ high efficiency प्राप्त की जा सकती है।
- इसमें सामान्यतः कोई rotating mechanical part नहीं होता।
- Industrial और domestic electrical systems में इसके अनेक applications हैं।
Transformer की Limitations:
इसके कुछ limitations भी हैं:
- सामान्य transformer को direct DC supply पर operate नहीं किया जाता।
- ट्रांसफार्मर में core और copper losses होते हैं।
- Large ट्रांसफार्मर का size और weight काफी अधिक हो सकता है।
- Oil-filled transformers में oil maintenance की आवश्यकता हो सकती है।
- Overloading से heating और insulation damage का risk बढ़ सकता है।
CONCLUSION:-
ट्रांसफार्मर electrical power system का एक बहुत महत्वपूर्ण हिस्सा है। इसका मुख्य काम AC electrical energy के voltage level को आवश्यकता के अनुसार बदलना है। यह electromagnetic induction के principle पर काम करता है और इसमें primary winding, secondary winding तथा magnetic core मुख्य components होते हैं।
Power plant से लेकर transmission line, distribution network, industries और electronic equipment तक Transformer का उपयोग अलग-अलग रूपों में किया जाता है। Step-up ट्रांसफार्मर voltage को बढ़ाने में और step-down transformer voltage को कम करने में सहायता करता है। इसके अलावा power ट्रांसफार्मर, distribution transformer, isolation transformer और instrument transformer जैसे अलग-अलग प्रकार application के अनुसार उपयोग किए जाते हैं।
ट्रांसफार्मर की reliable operation के लिए proper loading, cooling, insulation, oil condition, protection और regular maintenance पर ध्यान देना जरूरी है। अगर आप Electrical field, Power Plant, Industrial Electrical या Instrumentation में काम करते हैं, तो Transformer की basic working और उसके important parts को समझना आपके technical knowledge को मजबूत करने में काफी उपयोगी हो सकता है।
