Ultrasonic sensor: Automation और Industrial Instrumentation का उपयोग तेजी से बढ़ रहा है। किसी मशीन या प्लांट में किसी वस्तु की दूरी, Position, Level या Presence को बिना सीधे संपर्क किए मापना हो, तो Sensor की आवश्यकता होती है। इन्हीं Sensors में Ultrasonic Sensor एक महत्वपूर्ण Sensor है।
Ultrasonic Sensor ऐसी तकनीक पर काम करता है जिसमें Ultrasonic Sound Waves यानी बहुत अधिक Frequency वाली ध्वनि तरंगों का उपयोग करके किसी वस्तु की दूरी या स्थिति का पता लगाया जाता है। इसका सबसे बड़ा फायदा यह है कि इसे वस्तु को छूने की आवश्यकता नहीं होती।
Ultrasonic Sensor का उपयोग Industrial Automation, Water Tank Level Measurement, Conveyor System, Robotics, Packaging Machine, Vehicle Parking System और कई अन्य applications में किया जाता है।
इसकी खासियत यह है कि measurement के दौरान Sensor को object के साथ physical contact करने की आवश्यकता नहीं होती। हालांकि temperature, foam, vapour, sound-absorbing materials और installation conditions जैसी चीजें इसके performance को प्रभावित कर सकती हैं। अगर सही Sensor को सही application के लिए चुना जाए और उसकी installation तथा calibration manufacturer की specifications के अनुसार की जाए, तो Ultrasonic Sensor एक reliable और practical sensing solution बन सकता है। Instrumentation और Automation की field में काम करने वाले Technician, Engineer और Students के लिए Ultrasonic Sensor की working और troubleshooting को समझना काफी महत्वपूर्ण है।
इस लेख में हम जानेंगे कि Ultrasonic Sensor क्या है, यह कैसे काम करता है, इसका Working Principle क्या है, इसके प्रकार कौन-कौन से हैं, कहाँ उपयोग किया जाता है और इसके फायदे तथा सीमाएँ क्या हैं। https://mentorversehub.com/siemens-positioner-in-hindi/
Ultrasonic Sensor क्या है?:
Ultrasonic Sensor एक Non-Contact Sensor है जो Ultrasonic Sound Waves की सहायता से किसी Object की दूरी, Position या Presence को detect करता है।
सामान्य मानव कान लगभग 20 Hz से 20 kHz तक की frequency की आवाज सुन सकता है। इसके ऊपर की frequency वाली sound को Ultrasonic Sound कहा जाता है।
Ultrasonic Sensor सामान्यतः लगभग 20 kHz से अधिक frequency की sound waves generate करता है। Industrial applications में इससे कहीं अधिक frequency का उपयोग किया जा सकता है।
Sensor Ultrasonic Wave को सामने मौजूद वस्तु की ओर भेजता है। जब यह wave किसी object से टकराकर वापस Sensor की ओर आती है, तो Sensor इस reflected signal को receive करता है।
इसके बाद Sensor wave को भेजने और वापस आने में लगे समय यानी Time of Flight (TOF) को calculate करता है और इसी के आधार पर object की दूरी निकाली जाती है।

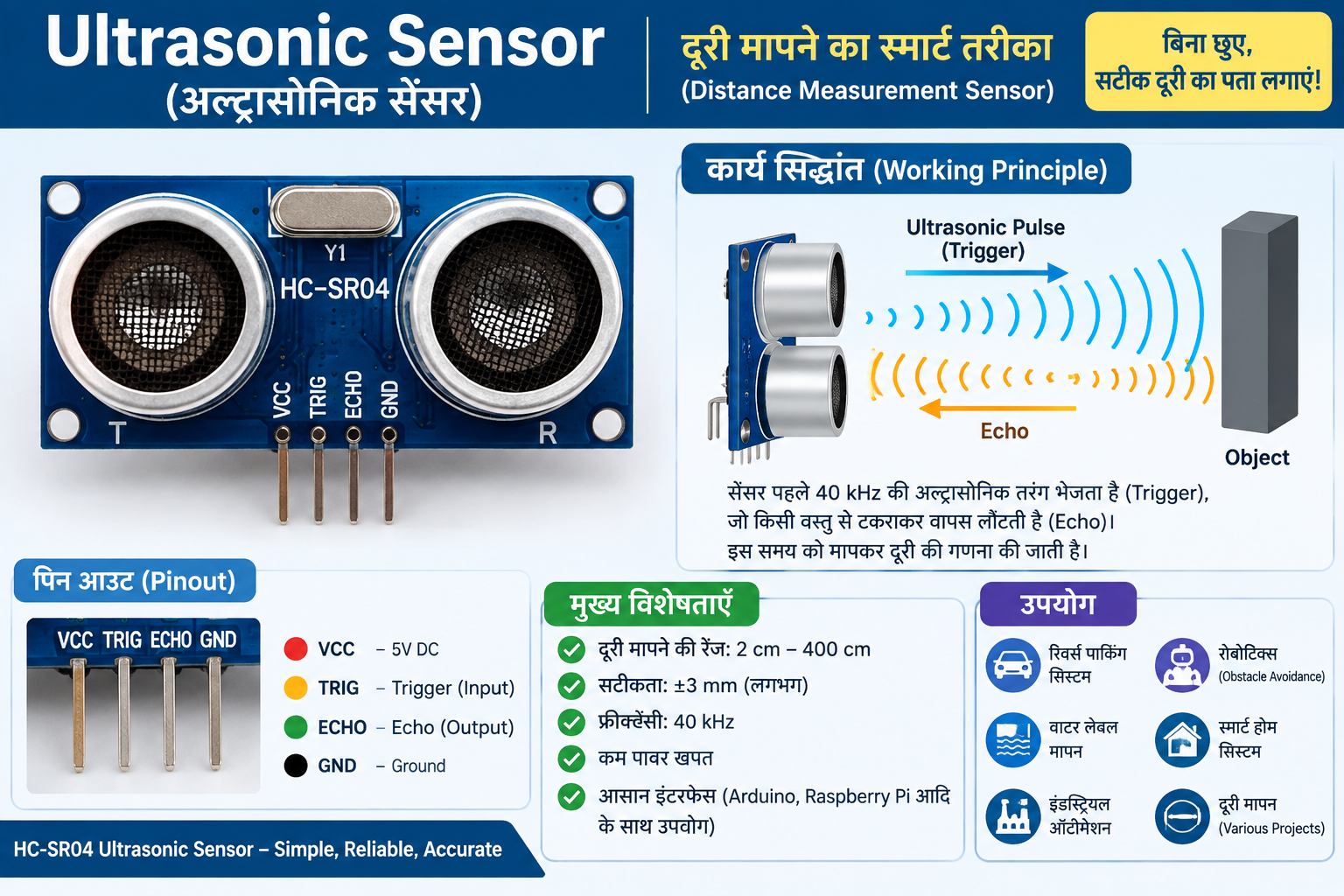

Ultrasonic Sensor का Working Principle:
Ultrasonic Sensor का Working Principle मुख्य रूप से Echo Principle पर आधारित होता है।
जैसे किसी पहाड़ के सामने आवाज लगाने पर कुछ समय बाद वही आवाज वापस सुनाई देती है, उसी प्रकार Ultrasonic Sensor भी sound wave भेजता है और object से reflected wave प्राप्त करता है।
इस प्रक्रिया को आसान तरीके से समझें:
Sensor → Ultrasonic Wave → Object → Reflected Wave → Sensor
Sensor पहले Ultrasonic Pulse transmit करता है। यह pulse हवा में travel करती है और सामने मौजूद object से टकराती है। Object से टकराने के बाद इसका कुछ हिस्सा वापस Sensor की तरफ आता है। Sensor इस returned signal को receive करता है। फिर Sensor यह calculate करता है कि wave को जाने और वापस आने में कितना समय लगा। दूरी निकालने का सामान्य formula है:
Distance = (Speed of Sound × Time) / 2
यहाँ 2 से divide इसलिए किया जाता है क्योंकि sound wave ने object तक जाकर फिर वापस Sensor तक की दूरी तय की है।

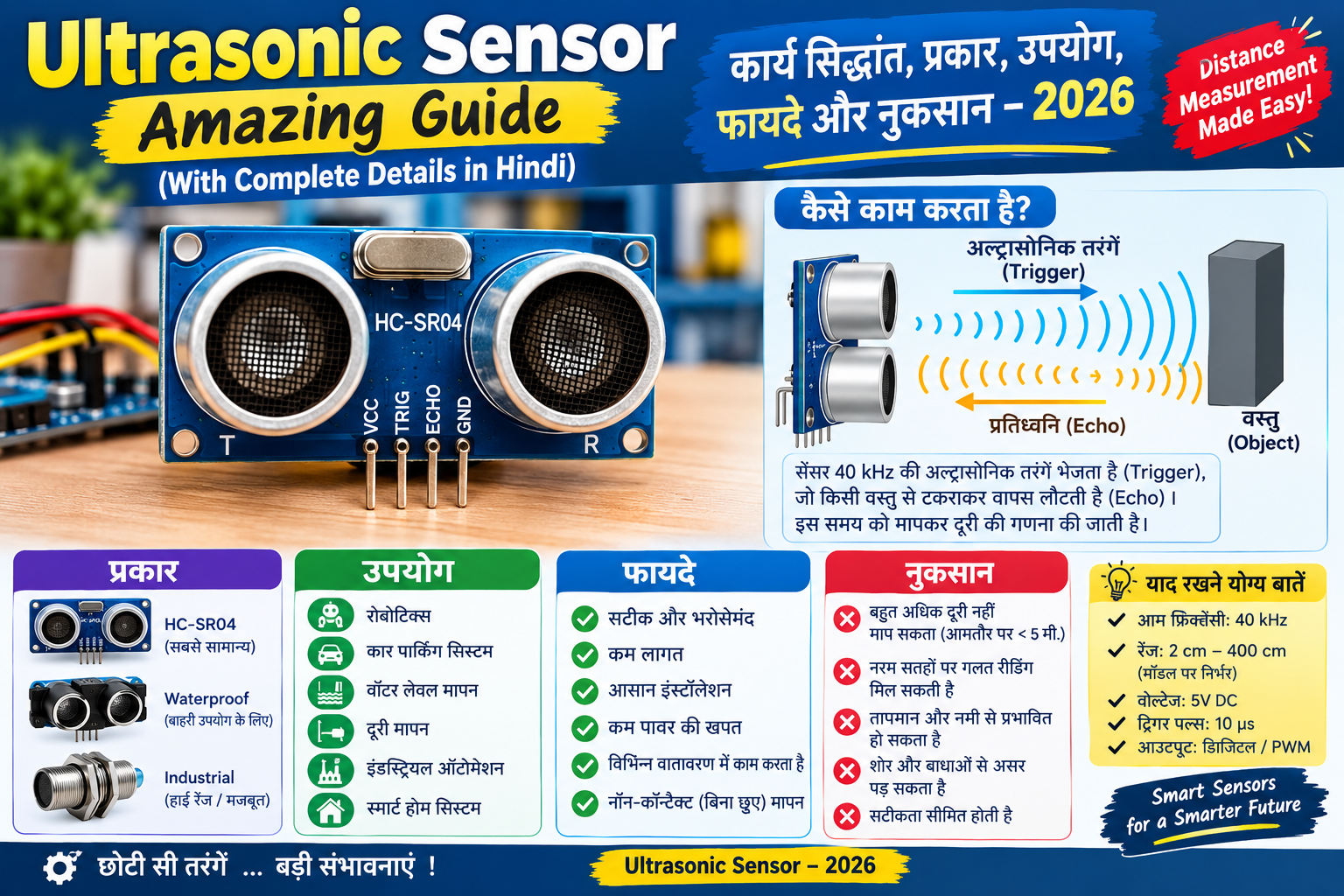

Ultrasonic Sensor कैसे काम करता है?:
Ultrasonic Sensor की working को step-by-step समझते हैं।
1. Ultrasonic Wave Generate होना
Sensor के अंदर एक Transmitter होता है। यह Transmitter Electrical Signal को Ultrasonic Sound Wave में convert करता है।
2. Wave का Object की ओर जाना
Generate हुई Ultrasonic Wave Sensor के सामने की दिशा में travel करती है।
3. Object से Wave का टकराना
जब Ultrasonic Wave किसी object से टकराती है तो उसका कुछ हिस्सा वापस reflect होता है।
4. Echo Signal Receive होना
Sensor में मौजूद Receiver reflected Ultrasonic Wave को receive करता है।
5. Time Measurement
Sensor यह calculate करता है कि Ultrasonic Pulse भेजने से लेकर Echo वापस आने तक कितना समय लगा।
6. Distance Calculation
Measured time और sound की speed का उपयोग करके object की दूरी calculate की जाती है।
इस प्रकार Sensor बिना object को touch किए उसकी दूरी का पता लगा सकता है।
Ultrasonic Sensor के मुख्य Parts:
एक सामान्य Ultrasonic Sensor में निम्न components हो सकते हैं:
1. Transmitter
Transmitter Ultrasonic Sound Waves को generate करता है।
2. Receiver
Receiver object से वापस आने वाली reflected wave को detect करता है।
3. Transducer
Transducer Electrical Energy को Sound Energy और Sound Energy को Electrical Signal में convert करने का काम करता है।
4. Control Circuit
Control Circuit transmitted और received signals को process करता है।
5. Signal Processing Unit
यह received signal का analysis करके distance या object detection की information तैयार करता है।
6. Output Section
Application के अनुसार Sensor का output Analog, Digital, Switching या Communication Signal हो सकता है।
Ultrasonic Sensor के प्रकार:
Application और output के आधार पर Ultrasonic Sensors कई प्रकार के होते हैं।
1. Ultrasonic Proximity Sensor
इस Sensor का उपयोग किसी object की presence या absence detect करने के लिए किया जाता है।
उदाहरण के लिए Conveyor Belt पर कोई product आया है या नहीं, यह detect करने के लिए Ultrasonic Proximity Sensor लगाया जा सकता है।
2. Ultrasonic Distance Sensor
यह किसी object और Sensor के बीच की दूरी को measure करता है।
Robotics और Automation में इसका काफी उपयोग होता है।
3. Ultrasonic Level Sensor
Industrial plants में Tank, Vessel या Silo में मौजूद material का level measure करने के लिए Ultrasonic Level Sensor का उपयोग किया जाता है।
उदाहरण:
Water Tank
Chemical Tank
Storage Tank
Waste Water Tank
Silo
इसमें Sensor सामान्यतः Tank के ऊपर लगाया जाता है और नीचे मौजूद material की surface की ओर Ultrasonic Waves भेजता है।
4. Through-Beam Ultrasonic Sensor
इस arrangement में Transmitter और Receiver अलग-अलग units में हो सकते हैं।
Object जब Transmitter और Receiver के बीच आता है तो ultrasonic signal में परिवर्तन होता है और object detect किया जाता है।
5. Reflective Ultrasonic Sensor
इसमें Transmitter और Receiver एक ही Sensor assembly में होते हैं।
Wave object से reflect होकर वापस उसी Sensor तक आती है।
Industrial applications में यह arrangement काफी common है।
Ultrasonic Level Measurement क्या है?:
Ultrasonic technology का एक महत्वपूर्ण उपयोग Level Measurement है। मान लीजिए किसी Tank में पानी भरा हुआ है। Tank के ऊपर Ultrasonic Level Sensor install किया गया है। Sensor नीचे की तरफ Ultrasonic Wave भेजता है। यह Wave पानी की surface से reflect होकर वापस Sensor तक आती है। Sensor को Tank की Total Height और measured distance की जानकारी हो तो liquid level calculate किया जा सकता है।
उदाहरण:
यदि Tank की total height 5 meter है और Sensor से liquid surface की दूरी 2 meter है, तो लगभग: Liquid Level = 5 − 2 = 3 meter इस प्रकार Tank में लगभग 3 meter liquid मौजूद है। Industrial Level Transmitter में यही concept अधिक advanced signal processing और calibration के साथ इस्तेमाल किया जाता है।
Ultrasonic Sensor का Industrial Application:
Industrial plants में Ultrasonic Sensor का उपयोग कई जगह किया जाता है।
1. Tank Level Measurement
Water और कई compatible liquids के level को measure करने के लिए।
2. Conveyor System
Conveyor पर material या product की presence detect करने के लिए।
3. Packaging Machine
Product की position और presence detect करने के लिए।
4. Bottling Plant
Bottle detection और counting applications में।
5. Material Detection
किसी object की position या distance detect करने के लिए।
6. Robotics
Robot को obstacle से दूरी का पता लगाने में सहायता मिलती है।
7. Automobile
Parking assistance systems में vehicle और obstacle के बीच distance detect करने के लिए।
8. Waste Management
Waste container का fill level detect करने के लिए।
9. Silo
कुछ applications में bulk material की surface level monitoring के लिए।
Ultrasonic Sensor के फायदे:
Ultrasonic Sensor के कई महत्वपूर्ण फायदे हैं।
1. Non-Contact Measurement
Sensor को object के साथ physical contact करने की आवश्यकता नहीं होती।
2. Solid और Liquid दोनों के लिए उपयोग
Application के अनुसार Ultrasonic technology से solids और liquids दोनों को detect या measure किया जा सकता है।
3. Object के Color का प्रभाव कम
Optical Sensors की तुलना में सामान्यतः object के color का प्रभाव कम होता है।
4. Moving Objects को Detect कर सकता है
Conveyor और Automation systems में moving objects की detection की जा सकती है।
5. Maintenance कम
क्योंकि Sensor को object को touch करने की आवश्यकता नहीं होती, इसलिए mechanical wear
6. Automation में उपयोगी
PLC और अन्य control systems के साथ इसे integrate किया जा सकता है।
7. कठिन आकार की वस्तुओं में उपयोग
कुछ applications में ऐसी वस्तुओं को भी detect किया जा सकता है जिन्हें optical sensing से detect करना कठिन हो।
Ultrasonic Sensor की सीमाएँ और नुकसान:
हर technology की तरह Ultrasonic Sensor की भी कुछ limitations होती हैं।
1. Temperature का प्रभाव
Sound की speed temperature के साथ बदलती है। इसलिए high-accuracy applications में temperature compensation की आवश्यकता हो सकती है।
2. हवा की स्थिति
Air movement और environmental conditions measurement को प्रभावित कर सकती हैं।
3. Soft Material
कुछ soft या sound-absorbing materials Ultrasonic Waves को अच्छी तरह reflect नहीं करते।
4. Foam की समस्या
Liquid की surface पर ज्यादा foam होने पर reflected signal कमजोर हो सकता है।
5. Narrow या गलत Target
बहुत छोटी या गलत angle पर रखी गई वस्तु से पर्याप्त echo नहीं मिल सकता।
6. Dust और Vapour
कुछ industrial environments में dust, Vapour या अन्य conditions measurement performance को प्रभावित कर सकती हैं।
Ultrasonic Sensor और Infrared Sensor में अंतर:
दोनों Sensors का उपयोग object detection के लिए किया जा सकता है, लेकिन दोनों की technology अलग है।
| Feature | Ultrasonic Sensor | Infrared Sensor |
|---|---|---|
| Technology | Sound Wave | Infrared Light |
| Measurement | Distance/Presence | Presence/Distance |
| Contact | Non-Contact | Non-Contact |
| Color Effect | सामान्यतः कम | कई applications में अधिक |
| Temperature Effect | हो सकता है | Application dependent |
| Common Use | Level, Distance, Object Detection | Object Detection, Remote Sensing |
इसलिए Sensor का चुनाव application की आवश्यकता के अनुसार किया जाना चाहिए।
Ultrasonic Sensor का PLC के साथ उपयोग:
Industrial Automation में Ultrasonic Sensor को PLC के साथ connect किया जा सकता है। यदि Sensor का output 4–20 mA है, तो इसे PLC के Analog Input module से connect किया जा सकता है।
उदाहरण के लिए:
Ultrasonic Level Transmitter → 4–20 mA → PLC/DCS Analog Input
यदि Sensor 0–10 V output देता है, तो PLC के compatible Analog Input का उपयोग किया जा सकता है। कुछ Sensors Digital Switching Output भी देते हैं, जैसे: PNP / NPN Output इन्हें PLC के Digital Input से connect किया जा सकता है।
Ultrasonic Sensor की Wiring:
Sensor की wiring उसके model और manufacturer पर depend करती है। फिर भी industrial sensors में सामान्यतः निम्न connections देखने को मिल सकते हैं: कुछ industrial sensors में 24 V DC supply common होती है। लेकिन actual wiring करने से पहले हमेशा manufacturer की datasheet और terminal diagram देखना चाहिए। गलत wiring से Sensor या PLC input damage हो सकता है।
- Power Supply +
- Power Supply −
- Analog Output
- Switching Output
- Communication terminals
Ultrasonic Sensor की Calibration:
Industrial applications में accurate measurement के लिए Sensor की proper calibration आवश्यक हो सकती है। Calibration के दौरान सामान्यतः निम्न parameters check किए जाते हैं: यदि Ultrasonic Level Transmitter लगाया गया है तो Tank की actual dimensions और Sensor mounting position सही तरीके से configure करना बहुत जरूरी है।
- Measuring Range
- Zero Point
- Span
- Tank Height
- Empty Distance
- Full Level
- Output Scaling
- Dead Zone
Ultrasonic Sensor में होने वाली सामान्य समस्याएँ:
Sensor में कुछ common faults या measurement problems आ सकती हैं।
समस्या 1: Output नहीं आ रहा:
- Power supply नहीं है
- Wiring गलत है
- Sensor खराब है
- PLC input समस्या
समस्या 2: Reading बार-बार बदल रही है:
- Unstable surface
- Foam
- Vapour
- Temperature variation
- Weak Echo
समस्या 3: Level गलत दिख रहा है:
Wrong calibration
गलत tank height setting
Sensor mounting गलत
Dead zone की समस्या
समस्या 4: Object Detect नहीं हो रहा:
- Object की surface sound को absorb कर रही है
- Object Sensor की sensing range से बाहर है
- Sensor alignment सही नहीं है
- Echo signal कमजोर है
Ultrasonic Sensor को Install करते समय किन बातों का ध्यान रखें?:
- Sensor को सही mounting position पर लगाएँ।
- Sensor की sensing direction object की ओर रखें।
- Tank application में Sensor को ऐसी जगह लगाएँ जहाँ strong echo मिल सके।
- Agitator या बहुत ज्यादा turbulence वाले स्थान से बचें, यदि application इसकी अनुमति देती हो।
- Sensor की specified measuring range देखें।
- Dead zone को ध्यान में रखें।
- Cable और power supply सही रखें।
- Industrial environment के लिए suitable IP rating वाला Sensor चुनें।
- Calibration के बाद actual measurement verify करें।
- Manufacturer की installation instructions follow करें।
Ultrasonic Sensor का भविष्य:
Industry में Automation, Smart Manufacturing और IoT का उपयोग बढ़ने के साथ Sensors की आवश्यकता भी बढ़ रही है। भविष्य में Ultrasonic Sensors को अधिक intelligent controllers, Industrial Networks और IoT systems के साथ integrate किया जा सकता है। Smart Sensors में केवल distance measurement ही नहीं बल्कि diagnostics, communication और condition monitoring जैसी सुविधाएँ भी मिल सकती हैं। इससे industries में manual inspection कम करने और process automation को बेहतर बनाने में सहायता मिलती है।
Ultrasonic Sensor से जुड़े Interview Questions:
Q1. Ultrasonic Sensor क्या है?
Answer: Ultrasonic Sensor एक Non-Contact Sensor है जो Ultrasonic Sound Waves की सहायता से object की distance, position, presence या level detect करता है।
Q2. Ultrasonic Sensor किस principle पर काम करता है?
Answer: यह मुख्य रूप से Echo और Time-of-Flight principle पर काम करता है।
Q3. Ultrasonic Sensor में Transmitter का क्या काम है?
Answer: Transmitter Ultrasonic Sound Waves generate करता है।
Q4. Receiver का क्या काम है?
Answer: Receiver object से वापस आने वाली reflected Ultrasonic Wave को detect करता है।
Q5. अल्ट्रासोनिक Sensor में distance कैसे calculate होती है?
Answer: Wave के जाने और वापस आने में लगे समय तथा sound की speed के आधार पर distance calculate की जाती है।
Q6. क्या Ultrasonic Sensor liquid level measure कर सकता है?
Answer: हाँ, suitable application और installation में Ultrasonic Level Sensor liquid level measure कर सकता है।
Q7. अल्ट्रासोनिक Sensor का सबसे बड़ा फायदा क्या है?
Answer: इसका सबसे बड़ा फायदा Non-Contact Measurement है।
Q8. क्या temperature Ultrasonic measurement को प्रभावित कर सकता है?
Answer: हाँ, क्योंकि temperature के साथ sound की speed बदल सकती है।
Q9. अल्ट्रासोनिक Sensor कहाँ उपयोग होता है?
Answer: Industrial Automation, Tank Level Measurement, Conveyor, Robotics, Packaging और Vehicle Parking जैसे applications में।
Q10. अल्ट्रासोनिक Sensor में common output कौन-कौन से हो सकते हैं?
Answer: Application के अनुसार Analog 4–20 mA, 0–10 V और Digital PNP/NPN outputs मिल सकते हैं।
निष्कर्ष:
अल्ट्रासोनिक सेंसर
आधुनिक Automation और Instrumentation का एक उपयोगी Non-Contact Sensor है। यह Ultrasonic Sound Waves को transmit करके और object से वापस आने वाले Echo Signal को receive करके दूरी या स्थिति का पता लगाता है। इसका उपयोग Distance Measurement, Object Detection, Liquid Level Measurement, Conveyor Automation, Robotics, Packaging और Industrial Control Systems में किया जाता है। https://www.youtube.com/watch?v=bdD0r7JSLYk
